设计模式:Abstract Factory(抽象工厂)--创建型模式

2020-06-10

一、介绍:

提供一个接口以创建一系列相关或相互依赖得对象,而无需指定他们具体得类。也就是说用户在使用的过程中,通过接口创建一系列的组件,而并不需要知道哪些类实现了哪些组件。

用户只与抽象接口进行交互而不适用具体的类接口。

二、适用性

  • 一个系统要独立与它的产品创建、组合和表示。
  • 一个系统要由多个产品系列中的一个来配置。
  • 要对一系列相关的产品对象进行创建以便联合使用。
  • 提供一个产品类库,但只是想显示他们的接口而不是实现。

三、参与者

AbstractFactory

  • 声明创建抽象产品的操作接口

ConcreteFactory

  • 实现接口,创建具体的产品对象的操作

AbstractProduct

  • 声明产品的接口

ConcentrateProduct

  • 实现AbstractProduct接口
  • 定义一个被具体工厂创建的产品对象

Client

  • 使用AbstractFactory与AbstractProduct声明的接口

四、效果

  • 分离了具体的类

抽象工厂模式封制了创建产品对象的过程,能够控制应用创建对象的类,实现了客户与类分类的原则。使得产品的类名在具体工厂中被隔离。

  • 易于交换唱片的系列

一个具体工厂在一个应用中仅在初始化的时候得到,这使得改变一个应用的具体工厂很容易、在改变的过程中只需要改变工厂就可使用不同产品的配置

  • 有利于产品的一致性

当一个系列中的产品被设计在一起工作的时候,一个应用只能能够只用同一个系列中的对象。

  • 难以支持新种类的产品

抽象工厂接口确定了可以被创建产品的集合,想要增加新品种时难以扩展

五、实现

1.将工厂作为单件

2.创建产品

3.定义可拓展的工厂

1. 场景

有一个生产服装的工厂,但是服装又有裤子与衣服的区分,而男性与女性也是不一样的。而我们都知道所有的衣服各裤子都有共性,但是工厂在生产时需要在不同的车间中进行生产。

也就是,工厂总部(trouser)只需要知道每个部门名字(manTrouser、WomanTrouser)就可以,让他们创建产品(cloth),并不需要关注他们具体是怎么实现的。

2. UML建模


3. 编码:

  1. 创建产品的接口

创建一个衣服的接口


创建一个裤子的接口


  1. 产品接口实现

男士衣服接口实现


女士衣服的接口实现


男士裤子的接口实现

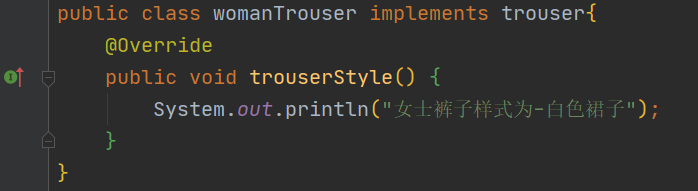

女士裤子的接口实现


  1. 创建抽象工厂接口


  1. 抽象工厂实现

男士服装工厂


女士服装工厂


  1. 使用工厂生产


结果:


4. 源码:参见我的github中DesignPatten
